一、主要工作原理及用途：

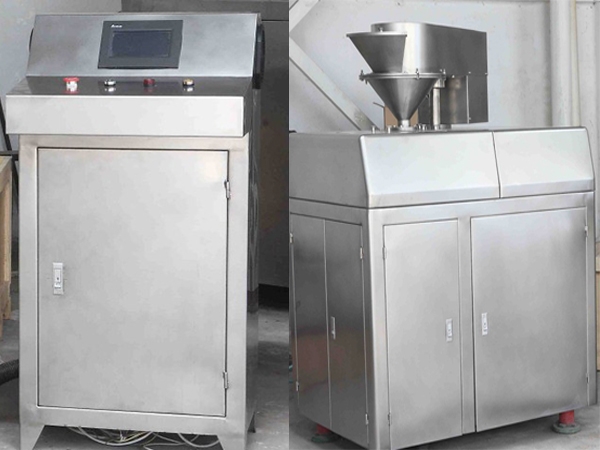

 干法制粒機主要是將干粉直接脫氣預縮通過 液壓作用于壓輪擠壓成薄片，再經過粉碎整粒，分級回收等工藝制成滿足用戶要求的顆粒。
 二、結構特點：

 １、本機設有升降機構，送料裝置，壓片裝置，制粒整粒裝置，液壓系統，冷卻系統，電氣系統等部件組成。

 A：升降機構采用電動油泵裝置，在清洗時實現送料裝置的升降。

 B：送料裝置：采用變頻調速來改變送料速度

 C：壓片裝置：采用變頻調速來改變壓片速度。

 D：制粒、整粒裝置：采用不同的制粒刀具來適用于不同的物料，來提高產成品率，采用變頻調速來改變制粒、整粒速度。

 E：液壓系統：采用進口液壓元件，保壓性能好，使物料在工作過程中的壓力基本保持一致，減少液壓系統的故障。

 F：冷卻，采用自來水或冷卻水，通過旋轉接頭循環冷卻裝置強制冷卻壓輪產生的擠壓熱。

 G：電控部分：采用人機界面控制，界面友好，操作直觀、簡便。

 人機界面加PLC控制系統，取代了傳統的按鈕、繼電器控制系統，減少了很多電器元件，減少了很多接點，接線大為減少，大大減少了因接點不良產生的故障，大大提高了系統的可靠性，并可根據用戶需求記憶參數內容，操作簡單方便，系統有自動檢測功能，有故障時能提示用戶，維修方便。有預警和報警功能。

 采用變頻器能夠?qū)崿F(xiàn)無級調速，電機軟啟動，變頻器有多種保護報警功能，能夠很好地保護電機，延長電機壽命。使電機節電運行。

 本系統能夠避免壓片電機堵轉卡死，如遇堵轉能自動報警電機反轉排除故障，自動化程度高。

 H、除塵系統：制粒過程中將粉塵有效回收
 三、主要技術參數

四、主要配置

1. 電機

1、壓片電機（主電機）YVF2 100L2-4-3KW變頻電機  壹臺 西門子電機（中國）有限公司

 2、送料電機：YVF2  80L-50HZ-0.75KW   變頻電機 壹臺  西門子電機（中國）有限公司

 3、制粒電機：YVF2  90L-6-0.75KW  變頻電機   壹臺  西門子電機（中國）有限公司

1. 變頻器

1、VFD-B 3.7KW矢量型   壹臺   臺達）中達電通股份有限公司

 2、VFD-B 1.5KW 矢量型 壹臺   （臺達）中達電通股份有限公司

 3、VFD-B 0.75KW 矢量型 壹臺   （臺達）中達電通股份有限公司

 三、電動油泵          上海七洋液壓機械有限公司

 四、主要標準件

 1、（主要）軸承                       浙江天馬軸承有限公司

 2、同步帶  (帶輪)                    上?；酆鲃?dòng)系統有限公司

 3、旋轉接頭        HS-X 20-102       騰州新協力密封技術有限公司

 五、減速機                   新星減速機有限公司

 六、主要材料

1. 壓輪φ150X50 材質為雙相不銹鋼329   表面離子氮化處理
2. 壓輪軸   材質為42CrMo 鍛件      調質處理

3、軸承座   球墨鑄鐵

 4、傳動齒輪   40Cr鍛件 齒面高頻淬火

 5、機架為6.3號槽鋼，上、下臺板為Q235 板厚為12

 6、頂罩殼板，外封及門板厚為1.5皆為不銹鋼(304)材質

 7、與物料接觸部分皆為不銹鋼（304）材質，由張家港浦項公司提供

 七、電器

 1、人機界面  DOP-B07S411（ 7寸）       臺達 中達電通股份有限公司

 2、PLC   DVP-32EHOOR3             臺達 中達電通股份有限公司

 3、接觸器、變壓器、熱繼電器、空氣開關、按鈕等低壓電器為德力西
